فرض کنید یک خودروی آخرین مدل را خریده‌اید. حالا تصور کنید به جای بنزین سوپر، در باک آن نفت بریزید! چه اتفاقی می‌افتد؟ بهترین و گران‌ترین تکنولوژی جهان، به یک آهن‌پاره ناکارآمد تبدیل می‌شود. داستان سیستم تهویه وی ار اف (VRF) و لوله‌کشی آن نیز دقیقا همین است. شما می‌توانید پیشرفته‌ترین سیستم تهویه مطبوع دنیا را بخرید، اما اگر لوله‌کشی آن به صورت غیراصولی و با بی‌دقتی انجام شود، تمام آن بهره‌وری انرژی، هوشمندی و آسایش را از دست خواهید داد.

در این راهنمای کاملا تخصصی، قصد داریم به سراغ بخش پنهان اما حیاتی این سیستم، یعنی لوله کشی وی ار اف برویم. به شما نشان خواهیم داد که چرا یک نصب دقیق، ضامن عملکرد بی‌نقص سیستم تهویه وی ار اف است و تمام مراحل، از طراحی مهندسی تا اجرای بی‌نقص را به زبان ساده برایتان تشریح خواهیم کرد. این مقاله، راهنمای شما برای جلوگیری از اشتباهات پرهزینه و اطمینان از یک سرمایه‌گذاری هوشمندانه در آسایش ساختمان شماست.

سیستم وی ار اف (VRF) چیست؟ نگاهی سریع به تکنولوژی

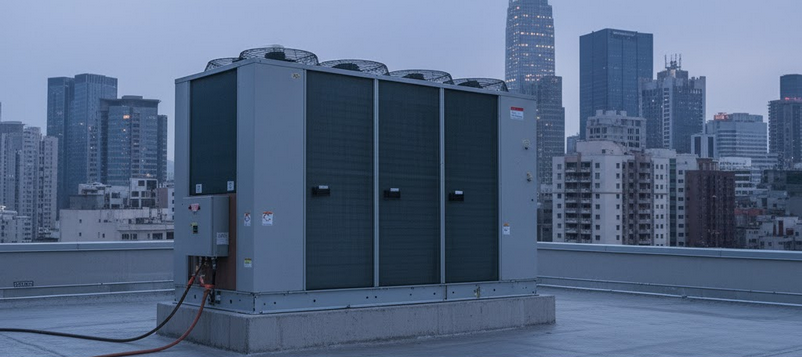

قبل از پرداختن به لوله کشی، بیایید به طور خلاصه بفهمیم که سیستم وی آر اف چیست. VRF که مخفف "جریان متغیر مبرد" است، یک سیستم تهویه مطبوع مرکزی و هوشمند است. در این سیستم، یک یونیت خارجی قدرتمند می‌تواند به طور همزمان به چندین یونیت داخلی در فضاهای مختلف سرویس دهد. جادوی این سیستم در قابلیت کنترل هوشمند جریان گاز مبرد به هر یونیت داخلی است. این یعنی هر اتاق می‌تواند دمای دلخواه خودش را داشته باشد، که نتیجه آن، صرفه‌جویی چشمگیر در مصرف برق و آسایش بی‌نظیر برای ساکنین است.

نکته کلیدی: مزیت اصلی سیستم تهویه VRF در کاهش هزینه‌های جاری و قبض برق شماست. اما این مزیت تنها زمانی به دست می‌آید که زیرساخت آن، یعنی لوله کشی وی ار اف، توسط یک تیم متخصص و حرفه‌ای اجرا شود.

طراحی مهندسی لوله کشی وی ار اف: نقشه راه موفقیت

طراحی شبکه لوله کشی، اولین و مهم‌ترین مرحله است. یک اشتباه کوچک در این نقشه اولیه، می‌تواند در آینده به مشکلات بزرگ و پرهزینه‌ای مانند کاهش سرمایش یا خرابی کمپرسور منجر شود. در شرکت مهندسی هورسان، تیم طراحی با استفاده از نرم‌افزارهای تخصصی شرکت‌های سازنده مانند TICA، این مرحله را با وسواس و دقت بالا انجام می‌دهد.

مراحل اصلی طراحی لوله کشی وی ار اف شامل موارد زیر است:

• محاسبه دقیق بار برودتی و حرارتی: اولین قدم، محاسبه دقیق نیاز سرمایشی و گرمایشی هر اتاق به صورت جداگانه است.
• مسیریابی بهینه: طراح باید کوتاه‌ترین و بهینه‌ترین مسیر را برای لوله‌ها، با در نظر گرفتن محدودیت‌های معماری ساختمان، پیدا کند.
• محاسبه دقیق قطر لوله‌ها: این حساس‌ترین بخش طراحی است. قطر لوله‌ها باید بر اساس طول مسیر و ظرفیت دستگاه‌ها با نرم‌افزار محاسبه شود. انتخاب قطر اشتباه (چه بزرگتر و چه کوچکتر) می‌تواند عملکرد کل سیستم را مختل کند.

اشتباه رایج: بزرگترین اشتباه در این مرحله، اعتماد به محاسبات سرانگشتی و تجربی به جای نرم‌افزارهای دقیق است. هر پروژه، یک داستان منحصربه‌فرد دارد و لوله کشی وی ار اف نیازمند یک طراحی مهندسی دقیق و مختص همان پروژه است.

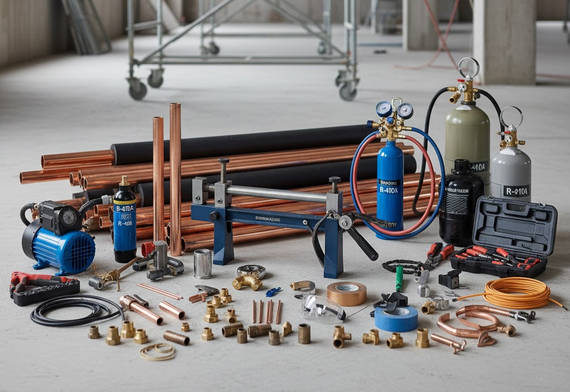

انتخاب متریال: لوله‌های مسی، رگ‌های حیاتی سیستم وی ار اف

بر خلاف سیستم‌های قدیمی که از لوله‌های فولادی برای آب استفاده می‌کردند، شریان‌های سیستم تهویه وی ار اف از مس ساخته می‌شوند. انتخاب نوع و کیفیت لوله مسی، تاثیر مستقیمی بر عملکرد و طول عمر سیستم شما دارد.

ویژگی‌های لوله مسی استاندارد برای VRF:

• ضخامت مناسب: باید از لوله‌های مسی با ضخامت استاندارد (تیپ L یا K) استفاده شود تا بتوانند فشارهای بالای گازهای مبرد جدید مانند R410a را تحمل کنند.
• تمیزی داخلی: سطح داخلی لوله‌ها باید کاملا تمیز، خشک و عاری از هرگونه چربی یا آلودگی باشد. وجود ذره‌ای آلودگی می‌تواند به قطعات حساس سیستم آسیب جدی وارد کند.

در هورسان، به عنوان نماینده انحصاری برندهای معتبری چون TICA، همواره بر استفاده از متریال استاندارد و مورد تایید کمپانی سازنده تاکید می‌شود تا گارانتی و خدمات پس از فروش محصولات به طور کامل حفظ گردد.

اهمیت نصب حرفه‌ای: دیدگاه یک مرجع جهانی

برای درک بهتر اهمیت این موضوع، بیایید به یکی از معتبرترین مراجع جهانی در این حوزه، یعنی وب‌سایت HVACTechGuide.com، مراجعه کنیم. این وب‌سایت در راهنمای نصب سیستم‌های VRF می‌گوید:

"The performance and efficiency of any HVAC system are directly dependent on the quality of the installation. A correctly installed system can operate at its peak design efficiency, while a poorly installed system can see its efficiency reduced by as much as 30%."

ترجمه: «عملکرد و بازدهی هر سیستم تهویه مطبوع، مستقیما به کیفیت نصب آن بستگی دارد. یک سیستم که درست نصب شده باشد، با حداکثر توان طراحی شده خود کار می‌کند. اما بازدهی یک سیستم با نصب ضعیف، می‌تواند تا ۳۰ درصد کمتر باشد!»

این جمله به زیبایی نشان می‌دهد که یک نصب غیراصولی در لوله کشی وی ار اف، می‌تواند ۳۰ درصد از پولی که برای خرید یک سیستم تهویه وی ار اف پیشرفته پرداخته‌اید را هدر دهد!

مراحل اجرای بی‌نقص لوله کشی VRF: از برش تا تست نهایی

پس از طراحی و تهیه متریال، نوبت به مرحله حساس اجرا می‌رسد. این مرحله نیازمند تخصص، دقت و ابزارهای مناسب است که تیم‌های اجرایی مجرب شرکت هورسان به خوبی از پس آن برمی‌آیند.

گام‌های کلیدی در اجرا:

• جوشکاری تحت فشار ازت: اتصالات مسی با جوشکاری نقره انجام می‌شود. در حین جوشکاری، باید گاز ازت (نیتروژن) در داخل لوله‌ها جریان داشته باشد تا از تشکیل لایه اکسید سیاه و آلودگی در داخل لوله جلوگیری شود.
• تست فشار و نشت‌یابی: پس از اتمام لوله کشی، کل شبکه باید با گاز ازت تحت فشار بالا قرار گیرد. این فشار به مدت ۲۴ تا ۴۸ ساعت کنترل می‌شود تا از عدم وجود حتی کوچکترین نشتی اطمینان حاصل شود.
• ایجاد خلأ (وکیوم): آخرین و یکی از مهم‌ترین مراحل، ایجاد خلأ کامل در سیستم با پمپ وکیوم است. این کار تمام رطوبت و هوای باقیمانده را از داخل لوله‌ها خارج می‌کند. وجود ذره‌ای رطوبت در سیستم می‌تواند با گاز مبرد ترکیب شده، اسید تولید کند و به قلب سیستم یعنی کمپرسور، آسیب مرگبار وارد کند.

این سه مرحله، تضمین‌کننده یک شبکه لوله‌کشی تمیز، بدون نشتی و آماده برای یک عمر عملکرد بی‌نقص هستند.

لوله کشی وی ار اف، تخصص می‌خواهد!

در پایان این بررسی، به این نتیجه می‌رسیم که لوله کشی وی ار اف یک کار ساده و دم‌دستی نیست. این یک فرآیند مهندسی دقیق است که موفقیت کل سیستم تهویه وی ار اف به آن گره خورده است. از طراحی اولیه تا تست نهایی، هر مرحله نیازمند دانش، دقت و تعهد به استانداردهاست.

سرمایه‌گذاری در یک سیستم تهویه VRF، یک تصمیم هوشمندانه برای کاهش مصرف انرژی و افزایش آسایش است. اما برای اینکه این سرمایه‌گذاری به ثمر بنشیند، باید اطمینان حاصل کنید که زیرساخت آن نیز با همان کیفیت و دقت توسط یک تیم متخصص اجرا می‌شود.

شرکت مهندسی هورسان توان سپند با بیش از یک دهه تجربه در زمینه مشاوره، طراحی و اجرای سیستم‌های تهویه مطبوع پیشرفته، آماده است تا شما را در تمام مراحل، از انتخاب بهترین سیستم تا اجرای بی‌نقص لوله کشی وی ار اف، همراهی کند. ما به شما اطمینان می‌دهیم که با انتخاب هورسان، نه تنها یک محصول باکیفیت، بلکه آرامش خیال و یک عمر آسایش را برای ساختمان خود به ارمغان می‌آورید.
