فیوزها و کلیدهای محافظ مانند کلید مینیاتوری ابزارهایی هستند که دقیقاً برای کنترل جریان برق اضافی یا اتصال کوتاه طراحی شده‌اند. وقتی جریان از حد مجاز بگذرد یا وقتی مسیر برق دچار خطا شود، این کلیدها به سرعت مدار را قطع می‌کنند تا از خطرات جدی جلوگیری شود.
در این مقاله، می‌خواهیم دقیقاً بفهمیم که کلید مینیاتوری چیست و چگونه کار می‌کند، چه انواعی دارد، چه مزایا و محدودیت‌هایی دارد، چگونه انتخاب و نگهداری شود، و چطور می‌توانید با استفاده‌ی درست از آن ایمنی برق را در خانه یا ساختمان‌تان به سطح بالاتری ببرید.
از ابتدای قرن نوزدهم، فیوزها ابزار اولیه حفاظت بودند، اما یک‌بار مصرف بودنشان محدودیت ایجاد می‌کرد. در سال ۱۹۲۴، کلید مینیاتوری در آلمان طراحی شد؛ دستگاهی قابل ریست، با ترکیب مکانیزم حرارتی و مغناطیسی. ورود آن به ایران از دهه شصت شروع شد و به تدریج جای فیوزهای قدیمی را گرفت.
| ویژگی | فیوز قدیمی (ذوب‌شونده) | کلید مینیاتوری (MCB) |
|---|---|---|
| مکانیزم عملکرد | یک فلز یا سیم درون فیوز ذوب می‌شود و مدار قطع می‌شود. | از ترکیب مکانیزم حرارتی و مغناطیسی استفاده می‌کند؛ رله یا نوار بی‌فلزی باعث قطع مدار می‌شود. |
| قابلیت استفاده مجدد | خیر — پس از فعال شدن، باید فیوز را تعویض کرد. | بله — پس از رفع عیب، می‌توان کلید را دوباره وصل کرد. |
| سرعت قطع در اتصال کوتاه | معمولاً سریع‌تر در برخی موارد خاص؛ در عمل فیوزها در بسیاری مواقع سریع‌تر عمل می‌کنند. | عملکرد سریع دارد، اما در برخی موارد سرعت آن کمی کندتر از فیوز است. |
| هزینه اولیه | کمتر | بیشتر |
| نیاز به نگهداری | تقریباً کم تا متوسط | نیاز به بررسی دوره‌ای دارد چون مکانیزم مکانیکی دارد |
| دقت قطع | کمتر در تشخیص جریان‌های خیلی کوچک یا گذرا | دقیق‌تر در تشخیص اضافه‌بار یا اتصال کوتاه و تنظیم تیپ‌های مختلف |
| مناسب برای | مدارهایی با هزینه کم و حفاظت ساده | مدارهای پراهمیت، صنعتی، یا مدارهایی که ریست شدن سریع لازم است |
کلید مینیاتوری که در زبان انگلیسی به آن MCB (Miniature Circuit Breaker) گفته می‌شود، یک دستگاه حفاظتی است که برای قطع خودکار جریان برق در شرایط غیرعادی (اضافه‌بار یا اتصال کوتاه) طراحی شده است. وقتی جریان الکتریکی از مقدار مجاز عبور می‌کند، این کلید به سرعت مدار را قطع می‌کند تا آسیب به تجهیزات برقی، سیم‌کشی یا احتمال وقوع آتش‌سوزی کاهش یابد.

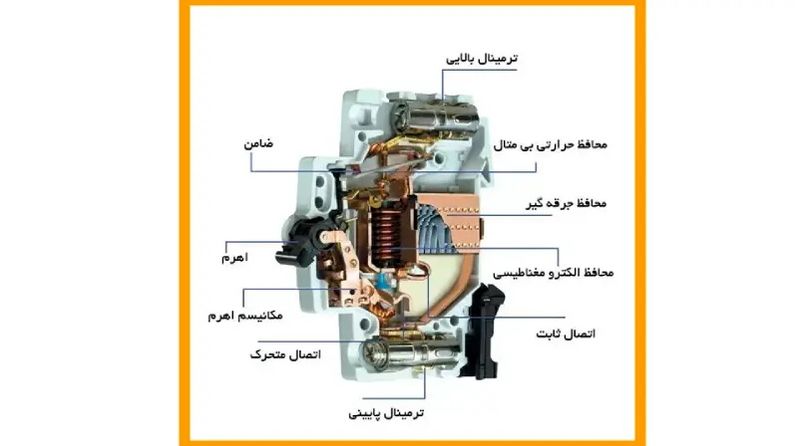

عملکرد کلید مینیاتوری ترکیبی است از دو مکانیزم دست‌به‌دست دادن؛ مکانیزم حرارتی برای تشخیص اضافه‌بار نسبتاً ملایم و مکانیزم مغناطیسی برای تشخیص اتصال کوتاه‌های ناگهانی و شدید.
این مکانیزم نسبت به افزایش جریان ملایم حساس است، ولی واکنش آن کندتر است یعنی اگر جریان اضافه کم باشد و برای زمان کوتاهی رخ دهد، ممکن است کلید قطع نکند (به دلیل تأخیر حرارتی). این تأخیر باعث می‌شود دستگاه‌هایی که جریان شروعی بالا دارند (مثل موتورهای کوچک) به کلید فشار وارد نکنند.
در مواردی که جریان به‌صورت ناگهانی و بسیار زیاد افزایش یابد (یعنی اتصال کوتاه)، مکانیزم حرارتی کافی نیست چون واکنش آن دیر است. اینجاست که نقش مکانیزم مغناطیسی به چشم می‌آید.

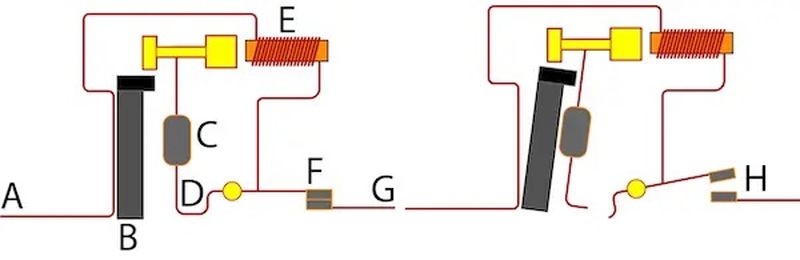

[caption id="attachment_9619" align="aligncenter" width="600"] اصول کار کلید مینیاتوری در حالت‌های بسته (چپ) و باز (راست): بار (A)، المان دوفلزی (B)، میله قطع (C)، ضامن (D)، المان مغناطیسی (E)، کنتاکت‌های بسته (F)، خط (G) و کنتاکت‌های باز (H).[/caption]
وقتی قرار است یک کلید مینیاتوری را برای مدار انتخاب کنیم، فقط جریان نامی کافی نیست؛ باید بدانیم آن کلید چقدر می‌تواند جریان‌های گذرا یا جهش‌های ناگهانی (inrush / surge) را تحمل کند بدون اینکه بی‌مورد قطع شود. این توانایی در استانداردها بر اساس تیپ (Curve / Characteristic Type) مشخص می‌شود. رایج‌ترین تیپ‌ها در بازار عبارتند از B، C .
هر تیپ نشان‌دهنده‌ی ضریب جاری است که کلید در آن جریان مغناطیسی (قطع سریع) فعال می‌شود، یعنی چند برابر جریان نامی قبل از فعال‌شدن کلید.
کلید تیپ B در برابر جریان‌های افزایش یافته کوچک حساس است؛ معمولاً در حدود 3 تا 5 برابر جریان نامی در زمان خیلی کوتاه قطع می‌کند. حساس به جریان‌های کم، مناسب روشنایی و پریز خانگی
کلید تیپ C برای مدارهایی طراحی شده است که ممکن است جهش جریان متوسط داشته باشند، مثل موتورهای کوچک یا ترانسفورمرها. این تیپ معمولاً بین 5 تا 10 برابر جریان نامی در لحظه می‌تواند تحمل کند قبل از قطع سریع. تحمل جریان متوسط، مناسب محیط‌های تجاری و صنعتی .
| تیپ | ضریب قطع تقریبی (برابر با In) | کاربرد معمول | توضیحات |
|---|---|---|---|
| B | ۳ – ۵ × In | روشنایی خانگی، پریزها، بارهای مقاومتی | حساس به جریان‌های گذرا کم؛ مناسب ساختمان‌های مسکونی |
| C | ۵ – ۱۰ × In | بارهای عمومی، موتورهای سبک، مدارهای ترکیبی | مناسب جریان‌های گذرا متوسط؛ کاربرد صنعتی و تجاری |

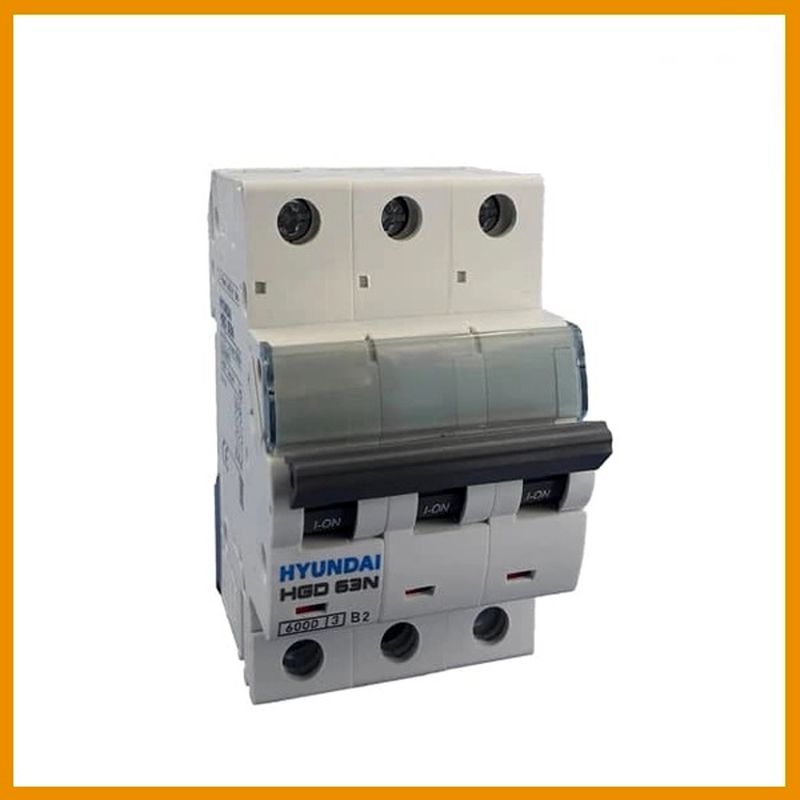

در کنار تیپ، کلید مینیاتوری بر اساس تعداد فازها یا پل‌ها تقسیم می‌شود:
انتخاب پل مناسب بستگی به نوع شبکه و تعداد فازهای مصرف کننده دارد.

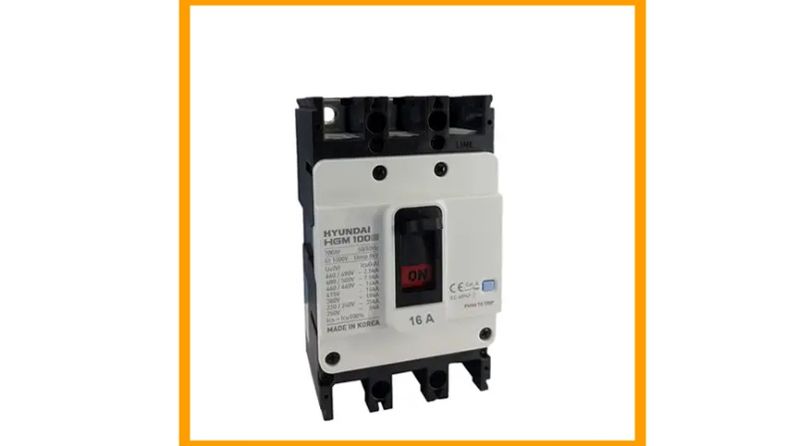

بسیاری از افراد در نگاه اول، کلید مینیاتوری (MCB) و کلید اتوماتیک (ACB یا MCCB) را مشابه می‌بینند، اما تفاوت‌های مهمی بین این دو وجود دارد که هر مهندس یا علاقه‌مند به برق باید بداند.
کلید مینیاتوری کوچک و سبک است، مناسب مدارهای محدود و خانگی، تجاری سبک و صنعتی سبک. کلید اتوماتیک بزرگ و پیچیده، جریان‌های بالاتر را مدیریت کرده و برای کارخانه‌ها و خطوط تولید طراحی شده است. MCB مثل یک نگهبان سریع برای خانه است، ACB/MCCB مثل یک فرمانده در کارخانه عمل می‌کند.
کلید مینیاتوری، نگهبان کوچک اما حرفه‌ای مدارهای برق شماست. با انتخاب جریان نامی مناسب، تیپ درست و برند معتبر، می‌توانید از سیم‌کشی و تجهیزات خانگی، تجاری و صنعتی خود محافظت کنید و خطرات ناشی از جریان اضافه یا اتصال کوتاه را به حداقل برسانید.
همین حالا اقدام کنید و کلید مینیاتوری مناسب خود را انتخاب کنید تا امنیت برقتان را تضمین شود!
